La soldadura es un proceso esencial en la fabricación, mantenimiento y reparación de componentes metálicos. Sin embargo, durante este procedimiento pueden surgir fenómenos físicos que alteran la calidad de la soldadura, uno de ellos es el soplo magnético. Este fenómeno puede afectar negativamente la estabilidad del arco eléctrico, dificultar el control del cordón de soldadura y provocar defectos en la unión.
Soplo magnético en Soldadura
El soplo magnético, también conocido como «magnetic arc blow» en inglés, es una perturbación del arco de soldadura causada por campos magnéticos no deseados generados durante el proceso de soldadura, principalmente en la soldadura por arco. Este fenómeno provoca una desviación del arco eléctrico, lo que dificulta la correcta dirección del electrodo y genera un cordón de soldadura irregular o defectuoso.
Se trata de un fenómeno electromagnético que ocurre mayormente en corriente continua (DC), y es menos común en corriente alterna (AC) debido a la constante inversión de polaridad que estabiliza el comportamiento del campo magnético.
¿Por qué ocurre el soplo magnético?
El soplo magnético ocurre por la interacción entre el campo magnético generado por el paso de corriente eléctrica y la pieza metálica que se está soldando. Este campo puede acumularse de manera desigual en ciertas zonas, causando una desviación del arco hacia un lado.
Las principales causas son:
- Geometría de la pieza: Componentes metálicos con formas irregulares o con esquinas vivas generan distribuciones asimétricas del campo magnético.
- Mala colocación de la pinza de masa: Si la toma de tierra no está bien posicionada, se crean trayectorias de retorno de corriente que generan campos magnéticos desiguales.
- Materiales ferromagnéticos: El uso de aceros con alta permeabilidad magnética favorece la acumulación de campos en ciertas zonas, amplificando el soplo.
- Altos niveles de corriente: Corrientes elevadas aumentan la intensidad del campo magnético generado durante el proceso.
Tipos de soplo magnético
El soplo magnético puede clasificarse de varias formas, aunque la más común es según la dirección en que se desvía el arco.
- Soplo hacia adelante (forward blow): El arco tiende a avanzar demasiado hacia la dirección de la soldadura, causando cordones irregulares o falta de penetración.
- Soplo hacia atrás (backward blow): El arco se aleja del avance de la soldadura, dificultando el control y generando acumulaciones de material fundido.
- Soplo lateral (side blow): El arco se desvía hacia los lados, provocando una mala fusión o desalineación del cordón.
Cada tipo de soplo tiene consecuencias distintas y requiere estrategias específicas para su corrección.
¿Qué efectos produce el soplo magnético?

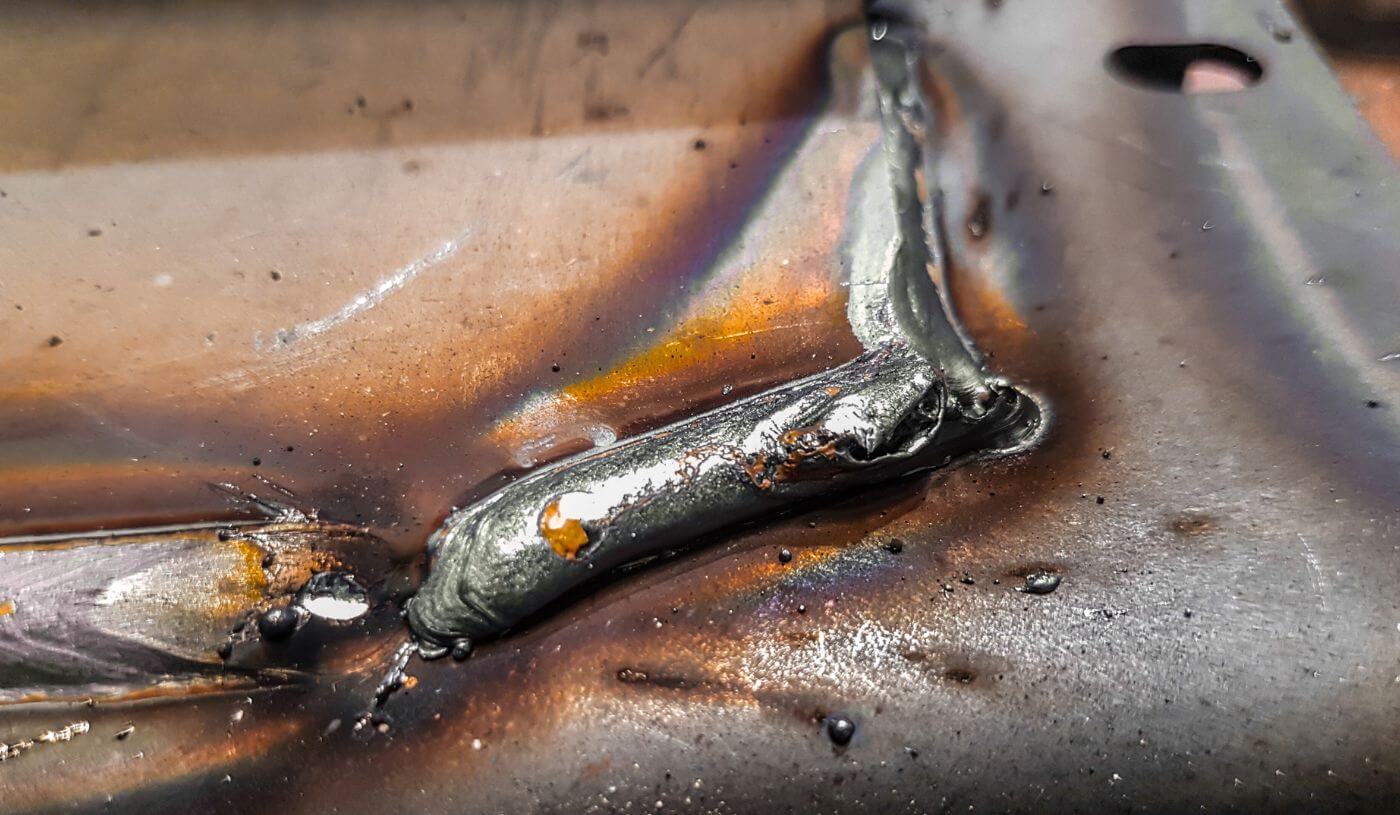

El soplo magnético tiene un impacto significativo sobre la calidad final de la soldadura, ya que provoca una serie de alteraciones en el proceso. Uno de los efectos más notorios es la desviación del arco eléctrico, lo que complica mantener una trayectoria uniforme y estable, dificultando así la formación de un cordón continuo.
Esta inestabilidad también puede causar problemas como porosidad y falta de fusión, debido a que el material fundido no se distribuye adecuadamente. Además, es común la inclusión de escoria, en especial cuando se emplean electrodos revestidos, y un notable aumento en las salpicaduras, lo cual no solo afecta la limpieza de la pieza, sino que también incrementa el tiempo de trabajo.
Para el soldador, esto representa un desafío adicional, ya que se ve obligado a corregir constantemente la dirección del electrodo. Todos estos defectos comprometen la resistencia mecánica de la unión soldada, algo especialmente crítico en estructuras que requieren alta fiabilidad.
¿Dónde es más frecuente el soplo magnético?
El soplo magnético es común en la soldadura con electrodo revestido, soldadura MIG/MAG, y TIG con corriente continua. Las estructuras de gran volumen como tanques, vigas, tuberías de gran diámetro o perfiles pesados son especialmente propensas al fenómeno, sobre todo si están hechas de acero al carbono o aleaciones ferromagnéticas.
En aplicaciones como la soldadura estructural, soldadura de recipientes a presión o soldadura de componentes ferroviarios, es crítico tomar medidas de control desde la etapa de planificación.
Controlar el soplo magnético es clave para una soldadura de calidad
El soplo magnético es un fenómeno físico complejo que puede deteriorar significativamente la calidad de una unión soldada. Comprender sus causas, tipos y efectos es esencial para prevenir defectos y garantizar un acabado profesional. La correcta ubicación de la toma de tierra, el uso de corriente alterna cuando sea posible, y una adecuada técnica de soldadura, son medidas eficaces para reducir este problema.
