Elegir el electrodo adecuado es un factor clave para obtener una soldadura de calidad. En soldadura por arco, este material no sólo conduce la corriente eléctrica, sino que también actúa como material de aporte, influyendo directamente en la resistencia, apariencia y durabilidad de la unión. Existen múltiples tipos diseñados para diferentes materiales base, posiciones de soldadura y fuentes de energía.

Esta guía técnica ofrece una visión general sobre los factores que determinan qué electrodo usar, los tipos más comunes y sus aplicaciones en entornos industriales y profesionales.

¿Qué electrodo debo usar para soldar?

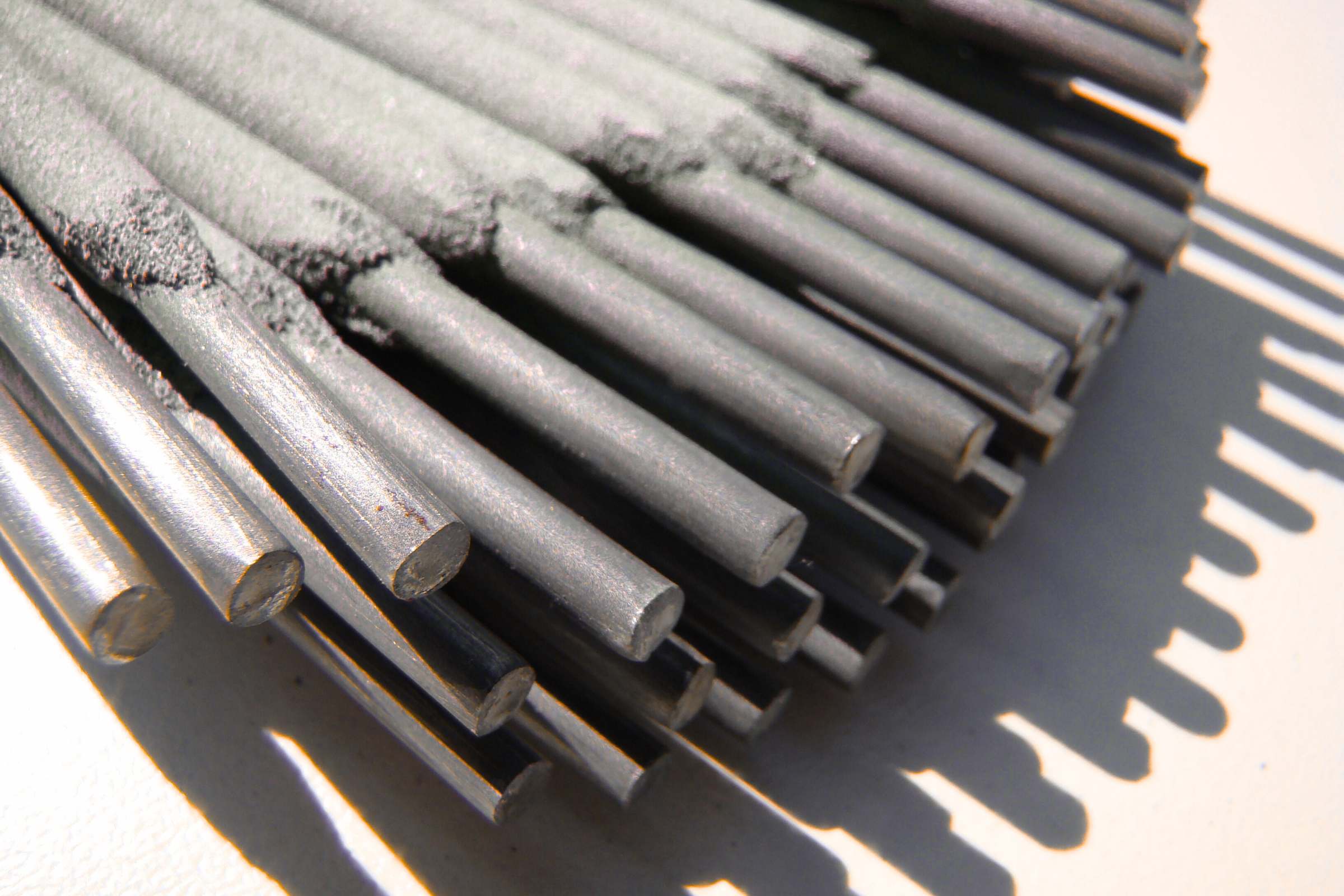

Electrodo en soldadura

Un electrodo es un componente que conduce la corriente eléctrica hasta la zona de soldadura, permitiendo establecer el arco eléctrico entre el electrodo y el metal base. Dependiendo del tipo de proceso, el electrodo puede consumirse (aportando material) o mantenerse inalterado (sirviendo solo como conductor del arco).

Existen dos grandes grupos de electrodos:

• Consumibles: Se funden durante el proceso, formando parte del cordón de soldadura.

• No consumibles: No se funden; generalmente son de tungsteno y se usan en procesos como el TIG.



Los electrodos utilizados en soldadura se agrupan generalmente en cinco categorías principales, según su composición y aplicación específica.

Revestimiento celulósico

Este tipo de electrodo incluye una alta proporción de celulosa en su recubrimiento, aproximadamente un 45%. Durante la soldadura, el calor del arco eléctrico descompone esta celulosa, generando gases como monóxido y dióxido de carbono, además de vapor de agua, lo cual proporciona una atmósfera protectora alrededor del baño de fusión. Además, suelen incorporar compuestos como el dióxido de titanio para formar escoria y ferro-manganeso, que actúa como desoxidante.

De bajo contenido en hidrógeno (básico)

Se caracteriza por generar uniones de gran resistencia mecánica. Su composición incluye carbonato de calcio y fluorita, elementos que ayudan a eliminar impurezas como azufre y fósforo del metal fundido. Este tipo de electrodo se emplea ampliamente en estructuras pesadas y en soldaduras de acero con alto contenido de carbono, especialmente en sectores como la construcción.

Con base de rutilo

Estos electrodos son conocidos por su facilidad de uso y por producir cordones con buen acabado. Están formulados con rutilo potásico, lo que permite emplearlos con corriente alterna o continua. La escoria que generan se desprende con facilidad, e incluso puede eliminarse de forma automática en algunas situaciones.

Con óxido de hierro

Diseñado para proporcionar una escoria muy fluida, es ideal para realizar cordones en posición vertical descendente. Su velocidad de depósito es alta, y permite trabajar de forma rápida y limpia.

Con polvo de hierro

Este tipo incluye una proporción elevada de hierro en el recubrimiento, en torno al 50%. Se desarrolló para aumentar la productividad en procesos semiautomáticos, gracias a su elevada tasa de deposición de material.



Los electrodos básicos son especialmente indicados cuando las uniones estarán sometidas a grandes esfuerzos o requerirán propiedades mecánicas superiores.

En cambio, los de recubrimiento de rutilo se utilizan en trabajos donde se valora una mayor versatilidad, como en la fabricación de puertas, barandillas o escaleras.

En cualquier proceso de soldadura es fundamental tener en cuenta el grosor de las piezas a unir. Para obtener un resultado óptimo, el diámetro del electrodo debe seleccionarse en función del espesor del material, ya que ambos parámetros influyen directamente en la calidad de la soldadura.



Clasificación general de los electrodos

Electrodos revestidos (SMAW)

Son ampliamente utilizados en soldadura manual por arco eléctrico. Están formados por un núcleo metálico y un revestimiento que cumple varias funciones: protección gaseosa, formación de escoria, estabilización del arco y aportación de elementos de aleación. Tipos según revestimiento:

• Celulósicos: Penetración profunda y arco potente. Usados en tuberías.
• Rutilo: Fácil encendido y cordones estéticos. Aplicación general.
• Ácido: Menor formación de escoria, buena apariencia.
• Básico: Alta resistencia mecánica, para estructuras críticas.

Electrodos para MIG/MAG

En estos procesos se utilizan hilos continuos, que pueden ser sólidos o tubulares. Los hilos sólidos son los más comunes, mientras que los tubulares permiten mayor productividad en ciertos entornos.

• Hilo sólido GMAW: Generalmente de acero al carbono, acero inoxidable o aleaciones especiales.
• Hilo tubular FCAW: Posee un relleno que simula el efecto del revestimiento.

Electrodos para TIG

En soldadura TIG se emplea un electrodo de tungsteno no consumible. Se utiliza con gas inerte (como argón) para proteger el baño de fusión.

• Tungsteno puro: Uso en corriente alterna, ideal para aluminio.
• Tungsteno con torio, cerio o lantano: Mejora la durabilidad y estabilidad del arco.

Factores a tener en cuenta al elegir un electrodo

Tipo de material base

Cada metal requiere un tipo específico de electrodo que garantice compatibilidad química y física. Por ejemplo:

• Acero al carbono: E6013 o E7018.
• Acero inoxidable: E308L, E316L.
• Aluminio: TIG con tungsteno puro y varilla ER4045.
• Fundiciones: niquelado o con base de hierro-níquel.

Espesor del material

Para materiales delgados se usan electrodos de menor diámetro y menor intensidad de corriente. Para piezas gruesas, se requieren diámetros mayores y electrodos con alta penetración.

Posición de soldadura

No todos los electrodos permiten trabajar en todas las posiciones (horizontal, vertical, techo). Electrodos como el E6011 o E7018 son aptos para múltiples posiciones, mientras que otros están diseñados exclusivamente para posición plana.

Tipo de corriente y polaridad

Algunos electrodos funcionan con corriente continua (DC), otros con alterna (AC), y algunos son compatibles con ambas. La polaridad también es relevante: en DC, se puede usar polaridad directa o inversa, dependiendo del tipo de electrodo y la penetración deseada.

Propiedades mecánicas requeridas

Cuando se requiere alta resistencia, tenacidad o ductilidad, se deben seleccionar electrodos que cumplan con las propiedades mecánicas exigidas por la normativa (por ejemplo, AWS A5.1).

Descubre nuestros cursos para soldar con electrodo

Tipos y usos en la soldadura

Tipo E6013

Muy utilizado en trabajos generales sobre acero dulce. Es fácil de usar, ofrece buena apariencia del cordón y se adapta a múltiples posiciones.

Tipo E7018

Usado en estructuras críticas, con buen rendimiento en aceros de medio carbono. Tiene alta resistencia a impacto y excelente tenacidad.

Tipo E308L-16

Diseñado para aceros inoxidables del tipo 304. Proporciona uniones resistentes a la corrosión y con buena ductilidad.

Hilo sólido ER70S-6

Utilizado en soldadura MIG para aceros al carbono. Su alto contenido en desoxidantes lo hace ideal para materiales con impurezas.

Ventajas de usar el electrodo correcto

Utilizar el electrodo adecuado conlleva beneficios técnicos y económicos:

• Mejora la calidad del cordón: Reduce porosidad, grietas y defectos.
• Incrementa la productividad: Menos repeticiones, menor tiempo de trabajo.
• Reduce el consumo de materiales: Mayor eficiencia en el aporte.
• Asegura la resistencia estructural: Especialmente importante en soldaduras sometidas a carga o vibración.
• Facilita la inspección y aprobación: Cumplimiento de normas ISO o ASME.

La elección del electrodo adecuado es un paso esencial en cualquier proceso de soldadura. Afecta tanto a la calidad de la unión como a la eficiencia del trabajo. Factores como el tipo de material base, la posición de soldadura, el espesor del material, la corriente disponible y las condiciones del entorno deben evaluarse cuidadosamente antes de seleccionar el tipo de electrodo a utilizar.

En proyectos industriales, estructurales o de mantenimiento, contar con un profesional que domine su aplicación práctica es determinante para obtener resultados seguros, duraderos y conforme a normativa.
